TMPI의 baseline model, adaptive depth plane placement
https://arxiv.org/abs/2205.11733

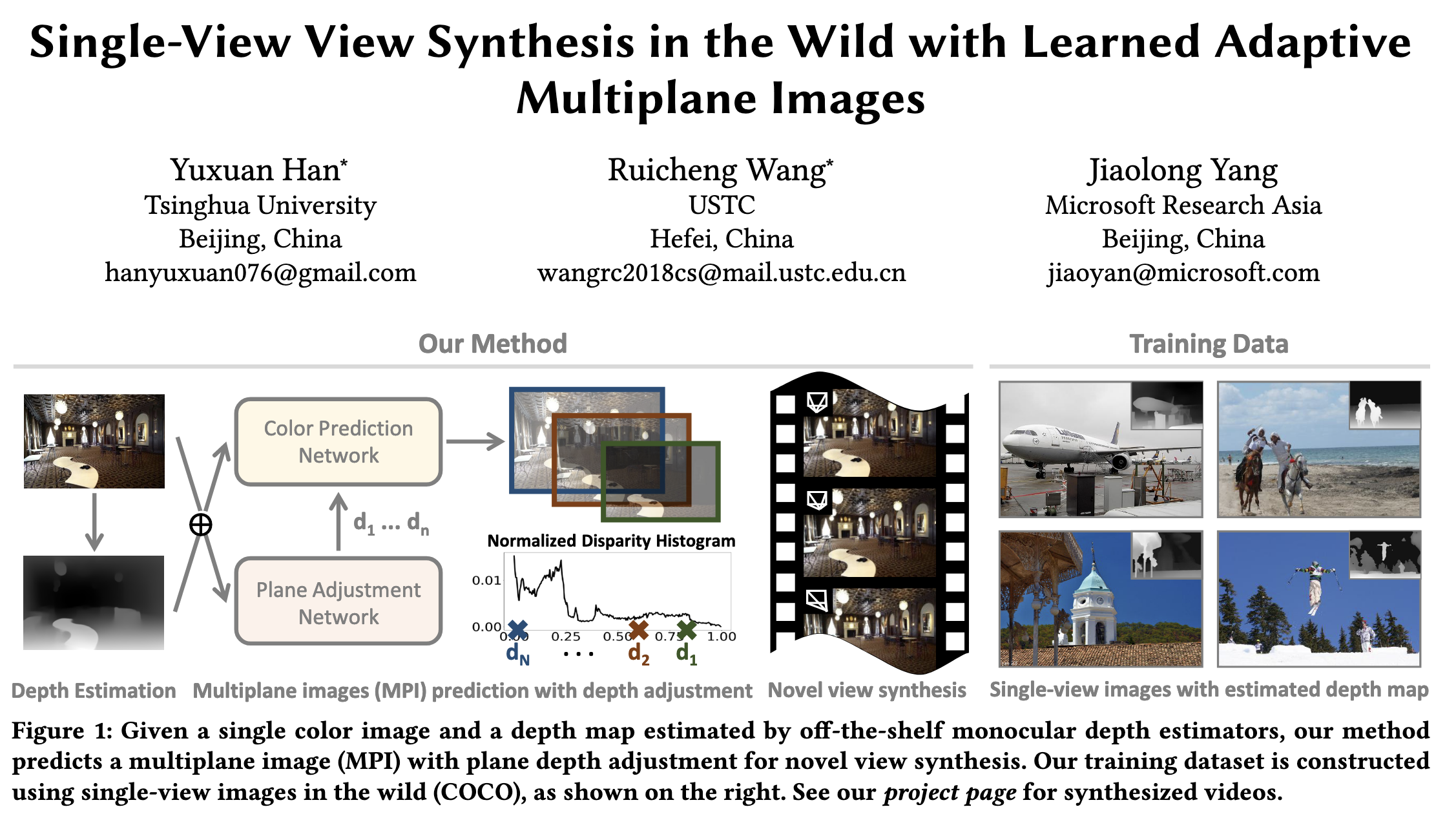

Single-View View Synthesis in the Wild with Learned Adaptive Multiplane Images
This paper deals with the challenging task of synthesizing novel views for in-the-wild photographs. Existing methods have shown promising results leveraging monocular depth estimation and color inpainting with layered depth representations. However, these
arxiv.org
https://yxuhan.github.io/AdaMPI/
AdaMPI
yxuhan.github.io
https://github.com/yxuhan/AdaMPI
GitHub - yxuhan/AdaMPI: [SIGGRAPH 2022] Single-View View Synthesis in the Wild with Learned Adaptive Multiplane Images
[SIGGRAPH 2022] Single-View View Synthesis in the Wild with Learned Adaptive Multiplane Images - yxuhan/AdaMPI
github.com
3.4 Network Training
1. L_{vs} (View Synthesis Loss)
• 목적: 합성된 새로운 시점의 이미지 및 깊이 맵을 Ground Truth와 최대한 유사하게 만들기
• 사용된 손실:
• L1 Loss (weight: 1.0)
• SSIM Loss (weight: 1.0)
• Perceptual Loss (VGG Loss, weight: 0.1)
• Focal Frequency Loss (weight: 10.0)
• 깊이 맵의 L1 Loss (weight: 1.0)
• 결론: 이미지 품질 개선을 위한 손실 함수
2. L_{reg} (Regularization Loss)
• 목적:
• MPI(Multiplane Image) 깊이 맵이 올바른 깊이 순서를 유지하도록 보정
• 깊이 맵이 각 평면에 최적 배치되도록 정렬
• 사용된 손실:
• Rank Loss ( L_{rank} , weight: 100)
• Assignment Loss ( L_{assign} , weight: 10)
• 결론: 깊이 구조를 유지하기 위한 손실 함수
\( L_{\text{total}} = L_{\text{vs}} + L_{\text{reg}} \)
\( L_{\text{total}} = (1.0 \cdot L_{L1} + 1.0 \cdot L_{\text{SSIM}} + 0.1 \cdot L_{\text{VGG}} + 10.0 \cdot L_{\text{focal}} + 1.0 \cdot L_{\text{depth}}) + (100 \cdot L_{\text{rank}} + 10 \cdot L_{\text{assign}}) \)
코드상(?)
\(L_{\text{total}} = L_{\text{L1}} + L_{\text{SSIM}} + \lambda_{\text{disp}} L_{\text{depth}} + \lambda_{\text{occ}} (L_{\text{occ,SSIM}} + L_{\text{occ,RGB}}) + \lambda_{\text{occ,disp}} L_{\text{occ,depth}} + \lambda_{\text{focal}} L_{\text{focal}} + \lambda_{\text{smooth}} L_{\text{smooth}} \)
4 EXPERIMENTS
4.1 Experimental Setup
4.1.1 Datasets.

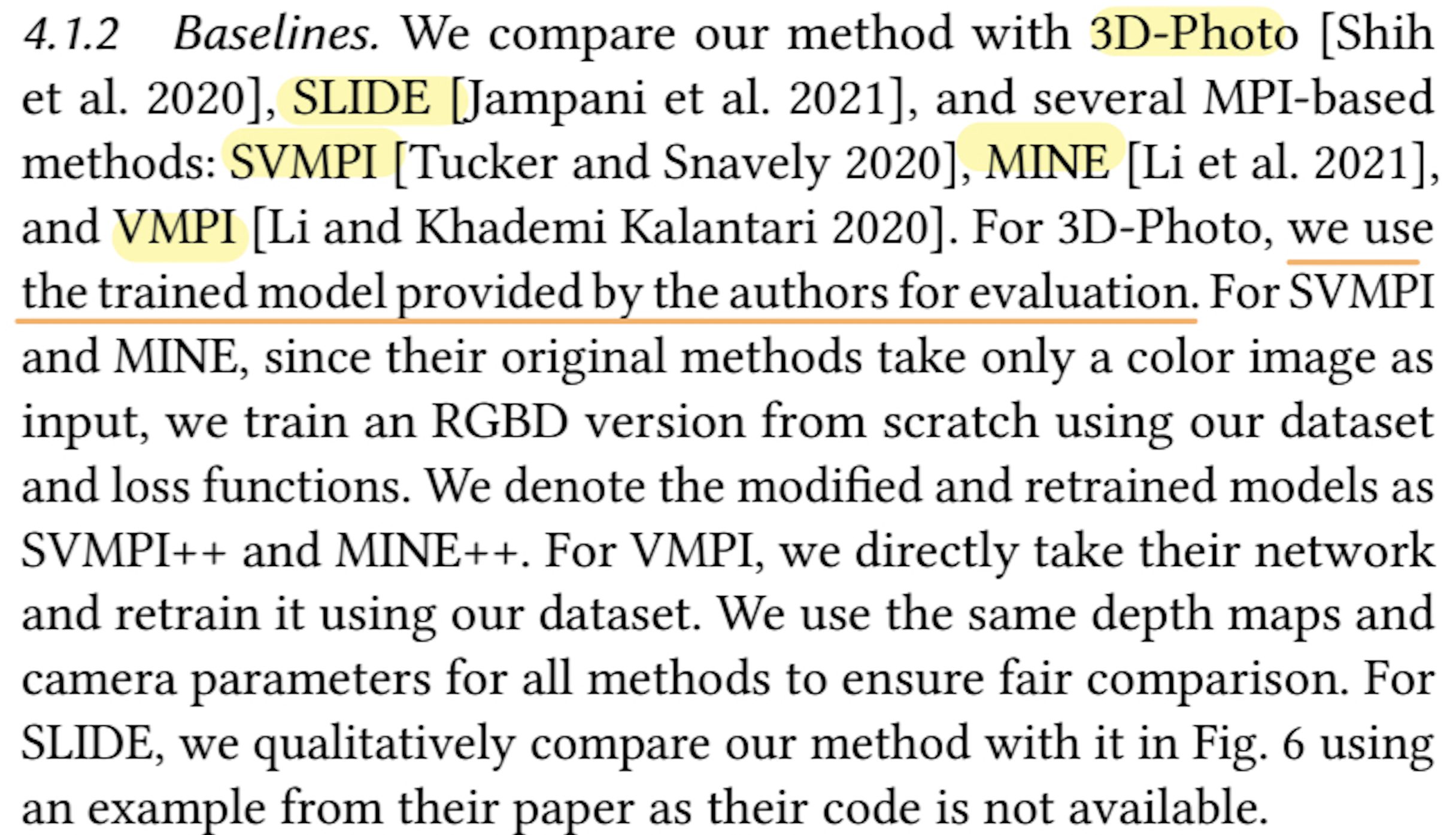

4.1.2 Baselines.

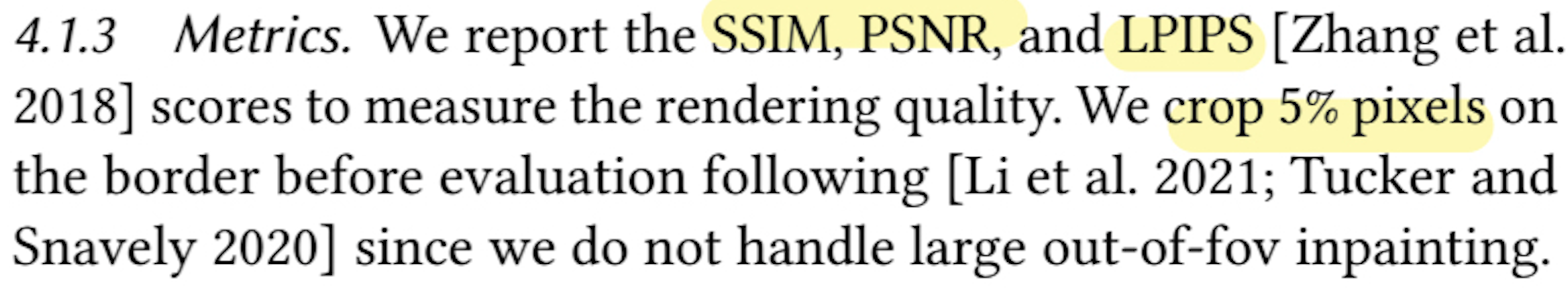

4.1.3 Metrics.

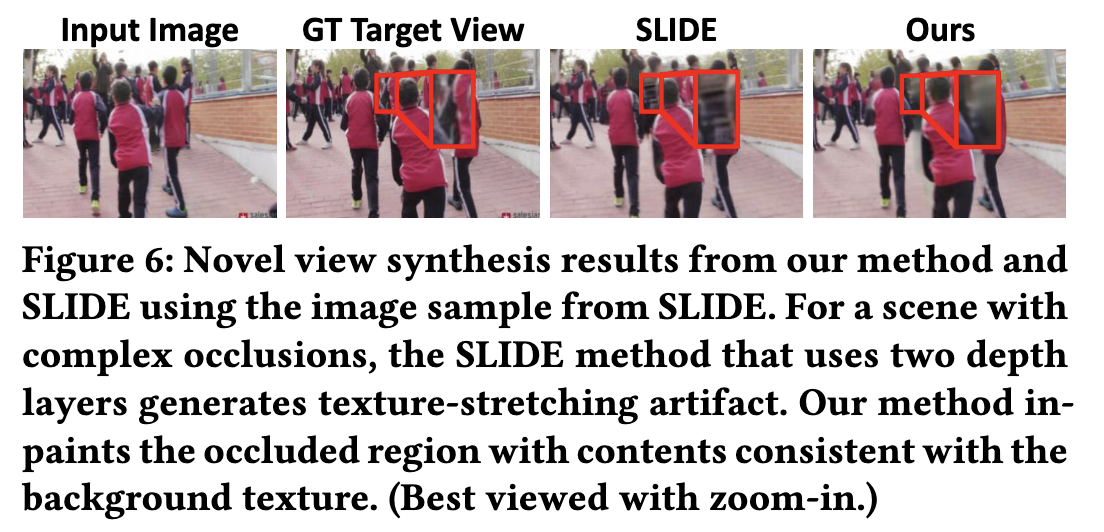

4.2 Comparison with Previous Methods
4.3 Ablation Study
4.3.1 Network Architecture.
4.3.2 Loss Function.
4.3.3 Training Data.
• README.md: 프로젝트에 대한 전반적인 설명과 최신 업데이트 정보를 제공한다.
• gen_3dphoto.py: 단일 이미지와 그에 대응하는 깊이 맵을 입력으로 받아 3D 사진을 생성하는 스크립트이다.
• train.py: 모델 학습을 위한 메인 스크립트로, 데이터 로더 초기화, 분산 학습 설정, 학습 루프 등을 포함한다.
• trainer.py: 학습 과정에서의 손실 계산, 모델 업데이트, 평가 등을 수행하는 SynthesisTask 클래스를 정의한다.
• preprocess_data.py: 데이터셋 전처리를 위한 스크립트로, COCO 데이터셋의 이미지에 대해 단안 깊이 추정을 수행하여 깊이 맵을 생성한다.
• download_data.sh: COCO 데이터셋을 다운로드하고 압축을 해제하는 스크립트이다.
• config/ 디렉토리: 모델 학습에 필요한 하이퍼파라미터와 설정 값을 포함한 YAML 형식의 구성 파일들이 저장되어 있다.
• doc/ 디렉토리: 프로젝트와 관련된 추가 문서들이 포함되어 있다.
• images/ 디렉토리: 테스트용 예제 이미지와 그에 대응하는 깊이 맵이 저장되어 있다.
• misc/ 디렉토리: 기타 부가적인 파일들이 저장되어 있다.
• model/ 디렉토리: AdaMPI 모델의 주요 구성 요소인 MPIPredictor, DepthPredictionNetwork, Feature Mask Network 등을 정의하는 파이썬 파일들이 포함되어 있다.
• utils/ 디렉토리: MPI 렌더링, 호모그래피 샘플링, 손실 함수 계산 등 다양한 유틸리티 함수들이 포함되어 있다.
• warpback/ 디렉토리: Warp-Back 전략을 구현하는 코드와 COCO 데이터셋을 위한 데이터셋 클래스 등이 포함되어 있다.

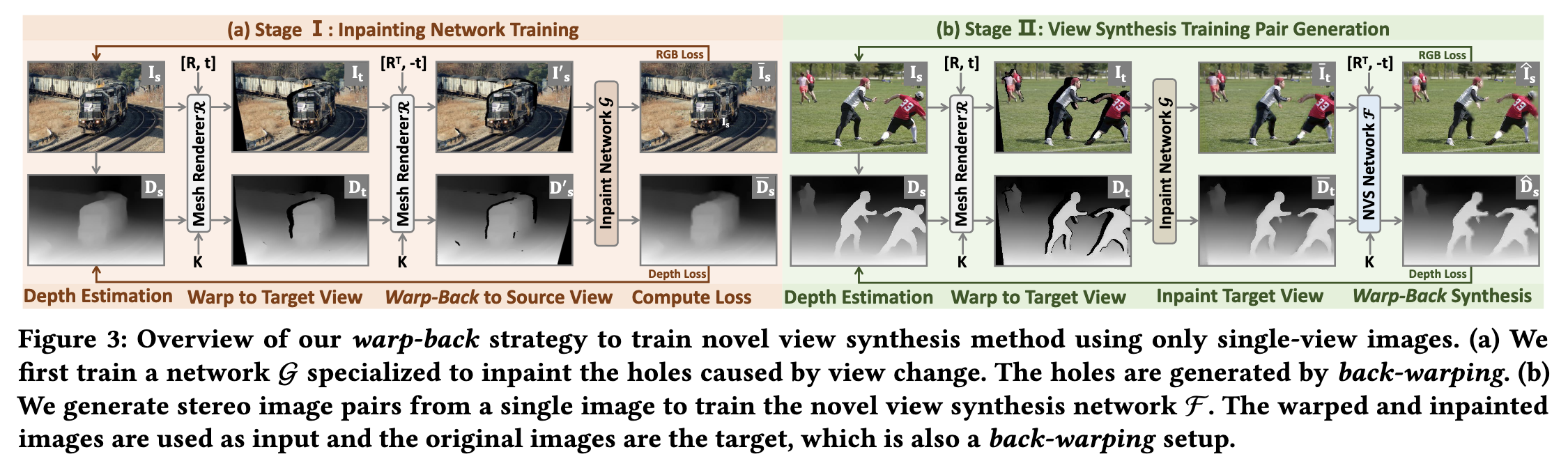

Warp-Back Strategy란?
“원래 이미지에서 새로운 시점을 만들고, 그걸 다시 원래 이미지로 변환하면서 데이터셋을 구축하는 방법”
Warp-Back 전략은 단일 이미지 데이터만을 사용하여 대규모 스테레오 학습 데이터를 생성하는 방법입니다.
보통 새로운 시점의 이미지를 생성(View Synthesis)하려면 다중 시점(Multi-view) 데이터가 필요합니다. 하지만 현실에서는 다중 시점 데이터가 부족한 경우가 많습니다. 이를 해결하기 위해, Warp-Back 전략을 사용하면 단일 이미지 데이터셋(예: COCO)만으로도 스테레오 데이터 쌍을 생성할 수 있습니다.
1. Warp-Back Strategy의 동작 방식
(1) Depth-based Warping (깊이 기반 워핑)
• 입력 이미지의 깊이(Depth) 맵을 추정합니다. (DPT 같은 Monocular Depth Estimation 네트워크 활용)
• 이 깊이 정보를 사용하여 가상의 새로운 시점(View)을 생성합니다.
• Mesh Renderer를 사용하여 새로운 시점에서 보이는 장면을 합성합니다.
• 이 과정에서 가려진 영역(occlusion)이 생기며, 보이지 않는 부분은 비어 있습니다.

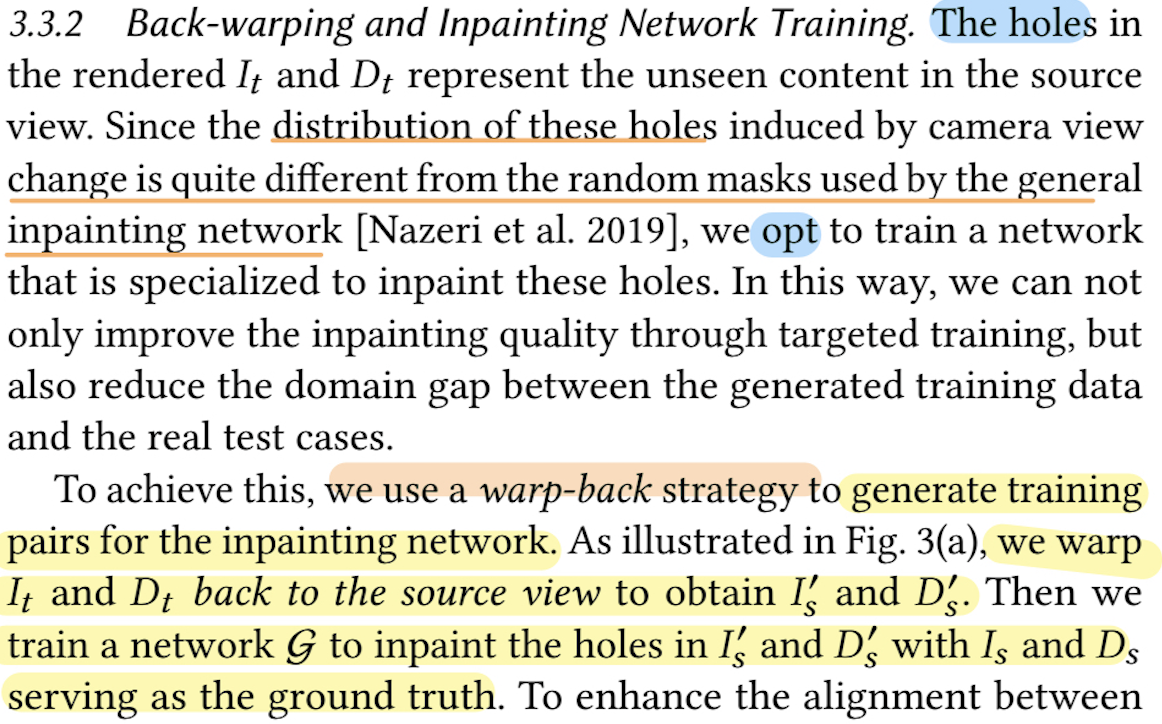

(2) Back-Warping and Inpainting (되돌리기 & 채우기)
• 생성된 새로운 시점의 이미지를 원래 시점으로 다시 Warp(되돌리기) 합니다.
• 이 과정에서 가려진 영역의 홀(hole)이 원래 이미지에서 보이게 됩니다.

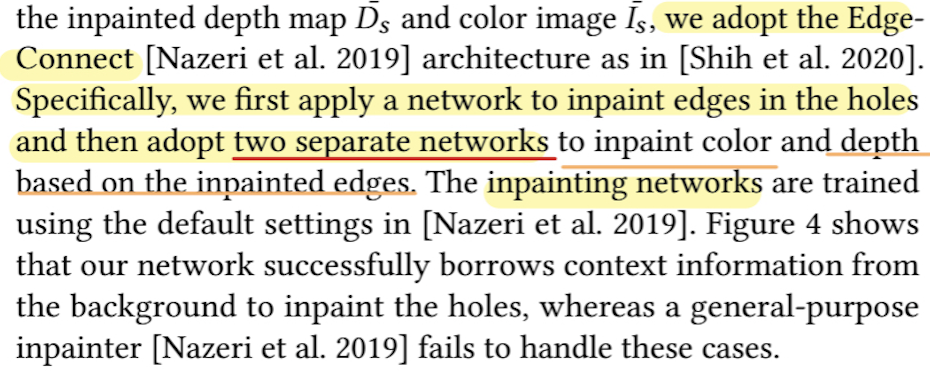

• 이러한 가려진 부분을 채우기 위해 Inpainting Network (채우기 네트워크) 를 훈련합니다.

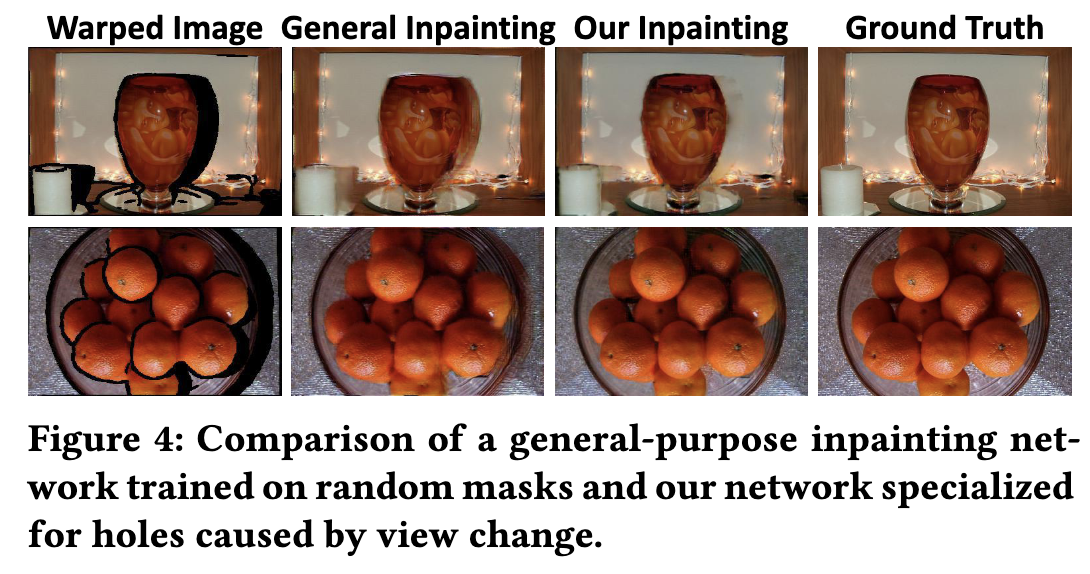

• 기존 일반적인 인페인팅 네트워크는 랜덤한 마스크(구멍)에 대해 학습하지만, Warp-Back에서는 카메라 이동으로 인해 발생하는 홀만을 특화하여 학습합니다.
• 이를 통해 자연스럽고 일관된 배경 정보로 구멍을 채울 수 있습니다.

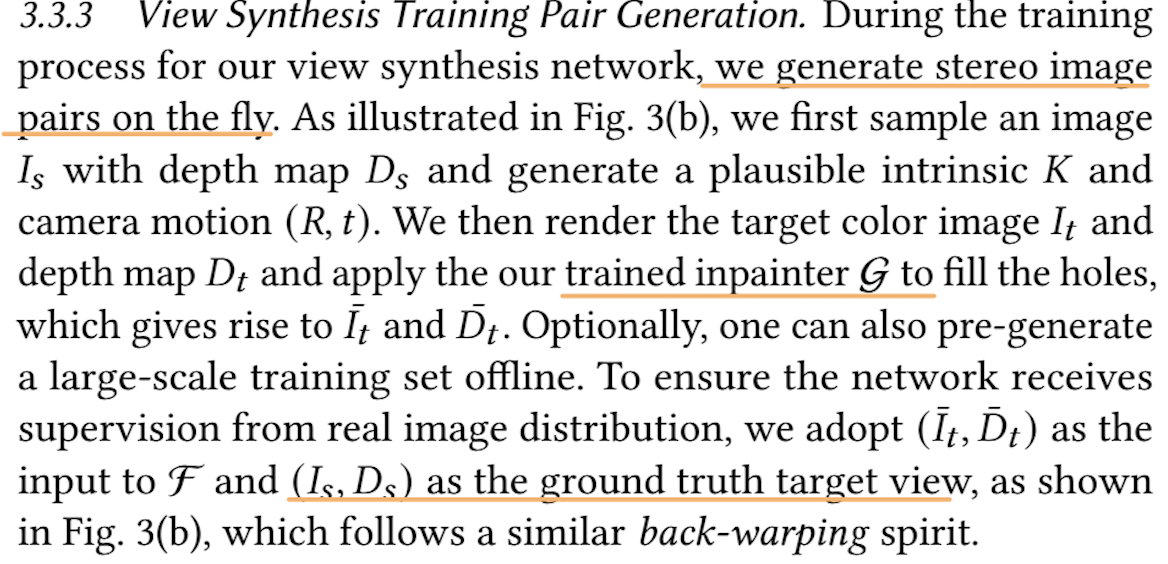

(3) Stereo Training Pair Generation (학습 데이터 생성)
• 학습을 위해 스테레오 데이터 쌍(원래 이미지와 새로운 시점의 이미지)을 생성합니다.
• 생성된 새로운 시점의 이미지에서 가려진 영역을 보완한 후, 원래 이미지와 함께 학습에 사용합니다.
• 이렇게 하면 실제 다중 시점 이미지 없이도 모델이 다양한 시점 변화를 학습할 수 있습니다.
2. Warp-Back Strategy의 핵심 장점
1. 다중 시점(Multi-View) 데이터 없이 학습 가능
• 기존의 View Synthesis 모델들은 여러 각도에서 촬영한 사진이 필요했지만, Warp-Back 전략을 사용하면 단일 이미지 데이터셋만으로도 충분히 학습이 가능함.
2. 실제 촬영된 멀티뷰 데이터보다 더욱 다양한 시점 학습 가능
• 랜덤하게 카메라 이동을 시뮬레이션하여 다양한 각도에서 학습 가능.
3. 복잡한 3D 구조에 대한 일반화 성능 향상
• 단순한 Layered Depth 방식보다 더욱 정교한 다층 평면(Multiplane Image, MPI) 학습이 가능.
3. Warp-Back Strategy의 한계점
1. 깊이 추정 오류가 발생하면 품질 저하
• Monocular Depth Estimation이 완벽하지 않기 때문에 깊이 정보가 부정확하면 왜곡이 발생할 수 있음.
2. View-Dependent Effect (반사, 투명체 등) 표현 어려움
• 이 방법은 물체의 고유한 반사 특성(예: 유리창, 반짝이는 금속 표면 등)을 잘 학습하지 못함.
3. Occluded Region(가려진 영역) 복원 한계
• Warp-Back 과정에서 occlusion이 있는 영역을 복원할 때, 배경이 너무 복잡하면 부정확할 수 있음.
Code refactoring
stage1_dataset.py
AdaMPI에서 warp-back strategy의 첫 번째 단계, 즉 pseudo ground truth 생성 파이프라인의 시작점
한 장의 RGB 이미지 + 대응하는 Disparity(depth) 로부터 다음을 생성:
목적:
• 뷰포인트를 무작위로 이동(warp) 시켜서 novel view(가짜 뷰) 생성
• 그 view를 다시 원래 시점으로 warp-back
• → 이때 생기는 mask(occlusion hole) 를 이용해 disocclusion inpainting 학습용 데이터를 만드는 것이 목적
들어가는 입력
입력 항목설명
| RGB 이미지 | 실제 이미지 |
| Disparity Map (depth) | DPT 같은 네트워크로 미리 뽑아둔 depth map |
| Camera Intrinsic | 고정값으로 사용 (K 행렬) |
| Random Transform | 무작위 회전/이동으로 카메라 뷰를 변경 |
처리 순서
1. RGB + Disparity → RGBD 텐서로 만들기
2. construct_mesh()로 3D mesh 생성
3. render_mesh()로 무작위 시점으로 warp
4. 그 결과를 다시 warp-back하여 원래 시점으로 복원
5. 복원 시 생기는 mask(=가려진 영역) 추출
결과로 생성되는 데이터
collect_data() 함수의 반환값:
Key 이름설명
| rgb | 원본 이미지 |
| disp | 원본 disparity |
| warp_rgb | 무작위 시점으로 warp된 이미지 |
| warp_disp | 무작위 시점으로 warp된 disparity |
| warp_back_rgb | warp-back된 이미지 |
| warp_back_disp | warp-back된 disparity |
| mask | occlusion 영역 mask (== inpainting 학습용) |
🖼️ 시각화 예시 (stage1 이미지)
save_image()로 저장되는 이미지들은 다음과 같이 나열돼요:
[원본 이미지]
[Disparity (3채널 반복)]
[Occlusion mask]
[Warp-back 이미지]
[Warp-back disparity]
[Warp 이미지]
[Warp disparity]→ 한 장짜리 8칸짜리 grid 이미지로 저장됨 (nrow=bs)
최종 목적
이 데이터는 다음 단계인 inpainting network 학습 (stage2) 에서 사용됩니다.
즉, Stage1 = 학습용 synthetic 데이터 자동 생성기
Stage2에서 이 mask 영역을 복원하는 네트워크를 학습시켜요.
흐름 요약
[RGB + Disparity]
↓
Construct Mesh
↓
Random Warp View
↓
Warp-Back to Original View
↓
Generate Occlusion Mask + RGBD Pair → 저장stage2_dataset.py
Stage2에서의 Warp(변환) 은 실제로 원본 이미지에 대해 3D 기하학적 변환 (camera extrinsic 변화) 를 적용해서 다른 시점에서 본 것처럼 만드는 과정
Warp가 어떻게 일어나는가?
cam_ext, cam_ext_inv = self.get_rand_ext(batch_size)• get_rand_ext() 함수에서 x, y, z, a, b, c 방향으로 랜덤하게 변환을 생성해.
• 이 값들은 self.trans_range에 정의된 범위 내에서 무작위로 뽑혀.
trans_range={"x":0.2, "y":-1, "z":-1, "a":-1, "b":-1, "c":-1}여기서:
• x=0.2 → x축 방향으로 [-0.2, -0.1] 또는 [0.1, 0.2] 사이 랜덤 이동
• 나머지가 -1 → 변환 없음 (0 이동)
🧩 그래서 Warp는 실제로 무슨 의미?
• 원본 이미지(tgt_rgb)에서 생성한 RGBD를
• 랜덤 extrinsic으로 novel view로 warp한 게 warp_rgb
• 그걸 다시 inpainting한 게 src_rgb (즉, pseudo GT)
| warp_rgb | 원본 이미지를 랜덤 카메라 시점으로 warp한 것 |
| src_rgb | warp_rgb를 inpaint하여 복원한 pseudo GT |
| cam_ext, cam_ext_inv | 카메라 extrinsic matrix (3x4), 이동·회전 포함 |
| 수치로 이동량 확인 | cam_ext_inv의 마지막 열 (translation) 확인 |
✅ -1이면 왜 변환이 없는 거야?
trans_range={"x":0.2, "y":-1, "z":-1, "a":-1, "b":-1, "c":-1}이 trans_range는 각 축(x, y, z)과 회전(a, b, c)에 대한 변환 범위를 뜻해.
코드에서 변환을 만들 때는 이 값을 기준으로 랜덤 이동/회전을 만들어.
if r < 0:
return torch.zeros((batch_size, 1, 1)) # → 변환 없음 (0 이동)즉, -1은 “변환 하지 마라”는 신호로 쓰이는 거야.
r이 음수이면, 무조건 0을 반환해서 이동이나 회전을 안 시킴.
✅ x=0.2는 왜 랜덤 이동이야?
다음 함수에서 확인할 수 있어:
def rand_tensor(self, r, l):
rand = torch.rand((l, 1, 1)) # 0~1 사이 랜덤 숫자
sign = 2 * (torch.randn_like(rand) > 0).float() - 1 # 부호 결정: + 또는 -
return sign * (r / 2 + r / 2 * rand)예를 들어 r=0.2일 때:
• rand는 0.0 ~ 1.0 사이의 무작위 수
• 따라서 r/2 + r/2 * rand는 0.1 ~ 0.2 사이 값
• 여기에 부호가 랜덤하게 붙어 → -0.2 ~ -0.1 또는 +0.1 ~ +0.2로 이동
즉, ±0.1 ~ 0.2 범위에서 무작위로 이동하는 걸 의미해.
